HN3-D75xx
Bemerkungen:
- Umstellungen bei vielen bisher verwandten Materialien (z.B. Nickel, Zinn, Kupfer) hatten eine weitere Kosten und vor allem Rohstoffersparnis zur Folge
- Umstellung der Leistungsangabe von bisher Dauerleistung (20 PS) auf Höchstleistung über eine Stunde (25 PS)
Beispielbilder:
Varianten:
| D-Nummer | Bezeichnung |
|---|---|

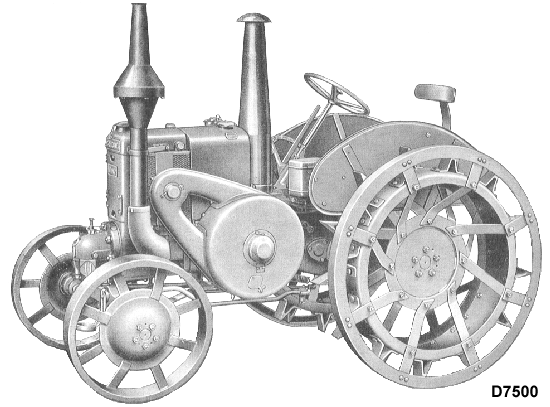

D7500 |
Acker-Bulldog |
D7506 |
Ackerluft-Bulldog |

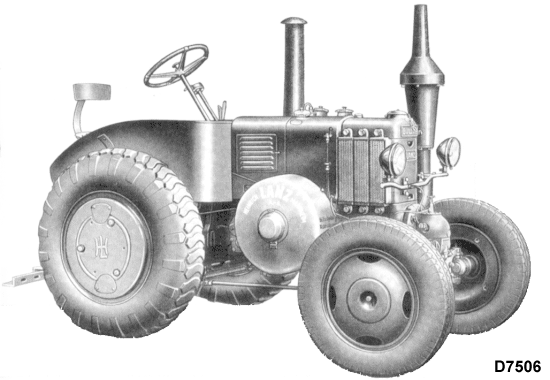

D7506 A |
Allzweck Bulldog |
D7507 |
Ackerluft ohne Anlaßzündung |
D7511 |
Kombi-Bulldog |
D7521 |
Verkehrs-Bulldog |
D7531 |
Eil-Bulldog |
Technische Daten:
| Varianten | D75xx | D75xx | D7506 Allzweck |
|---|---|---|---|
Baujahre |
1935-36 |
ab 1937 |
ab 1939 |
Dauerleistung [PS]: |
20 |
20 |
20 |
Höchstleistung [PS]: |
- |
25 |
25 |
Zylinderbohrung [mm] |
170 |
170 |
170 |
Kolbenhub [mm] |
210 |
210 |
210 |
Hubraum [l] |
4,7 |
4,7 |
4,7 |
Drehzahl [U/min] |
760 |
850 |
850 |
Leerlauf-Drehzahl[U/min]: |
300 |
300 |
350 |
Dokumente:
| Dokumente | Link |
|---|---|
Prospekte zum Download |
HN3 D75xx |
Ersatzteilliste auf CD-Rom |
ETL 20/25PS Bulldog (Ausgabe:1953) |
Betriebsanleitung auf CD-Rom |
BTA 25-55 Ackerluft-Bulldog |
Betriebsanleitung auf CD-Rom |
BTA 20,30,38 PS Eil-,Verkehrs und Ackerluftbulldog (Ausgabe 1935-1937) |
Reparaturanleitung auf CD-Rom |
Bilderliste zum Aus- und Einbau von Teilen des LANZ Bulldogs |
Wartungslisten |
Wartungsliste LANZ Bulldog 20/25 PS |
Schleppernummern:
| Typ | Baujahre | Schlepper-Nummern |
|---|---|---|
D75xx |
1935-1936 |
110001-112000 |
D75xx |
1937-1941 |
112007-125000 |
D7506A |
1939-1942 |
210001-2..... |
D75xx |
1941-1944 |
500001-509185 |
